Cách Copy Dữ Liệu Từ Autocad Sang Excel Mà Không Cần Phần Mềm Trung Gian

Có thể bạn quan tâm: Cách Chuyển Từ Cột Này Sang Cột Khác Trong Excel

Giới thiệu

Trong công việc thiết kế, đồ họa, kiến trúc và xây dựng, việc chuyển dữ liệu từ phần mềm bản vẽ AutoCAD Coast (CAD) sang bảng tính Excel là một nhu cầu thường xuyên. Dữ liệu có thể là danh sách vật tư, bảng giá, tọa độ, kích thước chi tiết, hoặc các thông tin thống kê khác. Đặc biệt, khi các dự án lớn, các nhóm làm việc thường phối hợp với các bộ phận kế toán, sản xuất hoặc quản lý dự án, việc nhanh chóng và chính xác chuyển dữ liệu giữa hai môi trường này trở thành yếu tố quan trọng.

Mặc dù có nhiều phần mềm trung gian (ví dụ: ExportCAD, DWG to Excel, hoặc các plug-in của AutoCAD) giúp thực hiện công việc này, nhưng không phải lúc nào cũng có thể sử dụng hoặc cài đặt thêm phần mềm, đặc biệt là trên các máy tính công ty có chính sách bảo mật nghiêm ngặt. Phần lớn người dùng vẫn thích các cách “đơn giản, không tốn nhiều thời gian, không cần cài đặt” để xuất dữ liệu.

Bài viết này sẽ hướng dẫn chi tiết, từng bước một cách sao chép dữ liệu từ AutoCAD taken sang Excel mà không cần cài đặt bất kỳ phần mềm trung gian nào. Bạn sẽ học được cách sử dụng các lệnh có sẵn trong AutoCAD, cách làm sạch dữ liệu trong Excel, và những mẹo để tránh lỗi khi làm việc với dữ liệu phức tạp.

Có thể bạn quan tâm: Cách Chia Một Cột Thành Hai Cột Trong Excel 2026

1. Xác định loại dữ liệu muốn sao chép

Trước khi bắt đầu, bạn cần rõ ràng về loại dữ liệu muốn chuyển. Dưới đây là một số loại dữ liệu phổ biến:

Bằng cách biết trước dữ liệu cần xuất, bạn sẽ chọn được lệnh phù hợp và giảm thiểu thời gian thao tác.

Có thể bạn quan tâm: Cách Bỏ Hiển Thị Giá Trị Bằng 0 Trong Excel: Hướng Dẫn Chi Tiết Và Ứng Dụng Thực Tiễn

2. Chuẩn bị bản vẽ trong AutoCAD

2.1 Kiểm tra và làm sạch bản vẽ

• Xóa các đối tượng không cần thiết: Sử dụng lệnh PURGE để loại bỏ các lớp, kiểu mẫu, và đối tượng không được sử dụng. Điều này giúp giảm độ phức tạp khi làm việc với dữ liệu.
• Đánh dấu các lớp (layer): Đặt các đối tượng cần xuất vào một lớp riêng biệt hoặc một nhóm lớp cụ thể để dễ dàng lọc khi sao chép.

2.2 Đặt tiêu đề, chú thích

• Đảm bảo mọi chú thích, số đo, và ký hiệu đều được gắn đúng kiểu (MText, Text, Dim). Việc này giúp lệnh LIST hoặc DATAEXTRACTION đọc dữ liệu chính xác hơn.

3. Phương pháp 1: Sử dụng lệnh LIST và COPYCLIP

Lệnh LIST trong AutoCAD cho phép xuất thông tin chi tiết của một đối tượng vào vùng nhớ tạm. Khi kết hợp với lệnh COPYCLIP, bạn có thể copy dữ liệu trực tiếp vào clipboard (bảng nhớ tạm) và dán vào Excel.

3.1 Thực hiện

1. Chọn đối tượng: Gõ SELECT rồi chọn các đối tượng cần xuất. Bạn có thể sử dụng SELECT để chọn toàn bộ lớp bằng cách gõ L trong lệnh SELECT.
2. Lệnh LIST: Gõ LIST và nhấn Enter. AutoCAD sẽ hiển thị một hộp thoại chứa thông tin chi tiết.
3. Copy dữ liệu: Trong hộp thoại, bấm chuột phải và chọn Copy. Hoặc có thể nhấn Ctrl+C nếu AutoCAD hỗ trợ.
4. Dán vào Excel: Mở Excel, chọn ô đầu tiên (A1) và dán dữ liệu (Ctrl+V). Dữ liệu sẽ xuất hiện dưới dạng bảng, tùy thuộc vào cấu trúc của thông tin.

3.2 Lưu ý

• Lệnh LIST thường xuất dữ liệu dạng text, có thể cần xử lý lại trong Excel (tách cột, loại bỏ ký tự không cần thiết).
• Nếu dữ liệu quá lớn, việc copy thủ công có thể mất thời gian và dễ bị lỗi.

4. Phương pháp 2: Sử dụng Data Extraction (Data Extraction Wizard)

AutoCAD có sẵn một công cụ “Data Extraction” rất mạnh, cho phép bạn trích xuất dữ liệu từ các đối tượng và xuất ra file CSV hoặc Excel. Bạn không cần cài đặt phần mềm khác.

4.1 Bước 1: Mở Data Extraction Wizard

• Gõ DATAEXTRACTION hoặc “Data Extraction” trong thanh lệnh và chọn “Create a new data extraction” (tạo trích xuất dữ liệu mới).
• Chọn “Create a new data extraction” để khởi tạo.

4.2 Bước 2: Lựa chọn đối tượng

• Khi xuất dữ liệu, bạn có thể chọn toàn bộ bản vẽ hoặc một nhóm lớp cụ thể. Đảm bảo chọn đúng đối tượng cần xuất.

4.3 Bước 3: Chọn thuộc tính

• Trong cửa sổ “Select Properties”, bạn sẽ thấy danh sách các thuộc tính có thể trích xuất. Chọn những thuộc tính bạn muốn xuất: Layer, Object type, Text, Height, Width, Area, Perimeter, Length, Coordinate, v.v.
• Bạn có thể thêm các thuộc tính tùy chỉnh nếu đã tạo trong AutoCAD.

4.4 Bước 4: Định dạng và xuất

• Trình hướng dẫn sẽ cho phép bạn quyết định cách dữ liệu được sắp xếp (cột, dòng, nhóm). Bạn có thể chọn “Export to an Excel file” dalk.
• Chọn “Export to a new Excel file” và chỉ định tên file, vị trí lưu.

4.5 Bước 5: Mở file Excel

• Khi hoàn thành, mở file Excel vừa tạo. Dữ liệu sẽ được sắp xếp thành bảng, dễ dàng lọc, sắp xếp, và phân tích.

4.6 Lưu ý

• Data Extraction có thể mất vài phút nếu bản vẽ lớn. Hãy kiên nhẫn.
• Nếu bạn muốn dữ liệu được cập nhật khi bản vẽ thay đổi, hãy lưu trữ trích xuất dưới dạng “Data Extraction file (.dxe)”. Khi mở lại, bạn chỉ cần chạy lại wizard để cập nhật.

5. Phương pháp 3: Lệnh COPYCLIP (Copy to Clipboard)

Lệnh COPYCLIP cho phép sao chép các đối tượng vào clipboard dưới dạng dữ liệu có cấu trúc. Khi dán vào Excel, dữ liệu thường xuất hiện trong các cột tương ứng với các thuộc tính.

Có thể bạn quan tâm: Cách Chuyển Số Âm Sang Số Dương Trong Excel: Hướng Dẫn Chi Tiết

5.1 Thực hiện

1. Chọn đối tượng: Gõ SELECT và chọn các đối tượng cần sao chép.
2. COPYCLIP: Gõ COPYCLIP và nhấn Enter. AutoCAD sẽ lưu dữ liệu vào clipboard.
3. Dán: Mở Excel, chọn ô đầu tiên và dán (Ctrl+V).

5.2 Kiểm tra dữ liệu

• Dữ liệu có thể xuất hiện trong các cột: X, Y, Z, Layer, Object type, Name, Length, v.v. Bạn có thể tùy chỉnh lại trong Excel.
• Nếu dữ liệu chưa được phân tách đúng cách (cột không đúng), hãy thử dán vào Notepad trước để kiểm tra chuỗi dữ liệu, sau đó sao chép lại vào Excel.

6. Phương pháp 4: Sử dụng lệnh TABLE

Nếu bản vẽ chứa bảng dữ liệu (table), bạn có thể xuất bảnglaws ra Excel một cách nhanh chóng.

6.1 Bước 1: Chọn bảng

• Gõ TABLE và chọn bảng trong bản vẽ.

6.2 Bước 2: Export

• Trong menu “Table”, chọn “Export” > “Export to Excel”. AutoCAD sẽ lưu bảng dữ liệu thành file .xlsx.

6.3 Mở file

• Mở file Excel, kiểm tra dữ liệu. Đôi khi cần chỉnh sửa lại äußer.

7. Hướng dẫn chi tiết: Từ AutoCAD sang Excel mà không cần phần mềm trung gian

Dưới đây là một ví dụ thực tế: Bạn muốn trích xuất danh sách các điểm (point) có tọa độ trong một bản vẽ và lưu vào bảng Excel.

7.1 Chuẩn bị

• Mở bản vẽ trong AutoCAD.
• Đảm bảo các điểm được đặt trong một lớp riêng (ví dụ: POINTS).

7.2 Sử dụng Data Extraction

1. dazugeh: Gõ DATAEXTRACTION > “Create a new data extraction”.
2. Chọn đối tượng: Chọn “Select objects in the drawing” > “Select a layer”. Chọn lớp POINTS.
3. Chọn thuộc tính: Chọn Object type, Location (X, Y, Z). Bạn cũng có thể chọn Layer.
4. Xác nhận: Tiến hành trích xuất và xuất dữ liệu sang Excel.

7.3 Kiểm tra dữ liệu

• Mở file Excel, bạn sẽ thấy cột X, Y, Z, Object type, Layer. Dữ liệu chính xác và sắp xếp.

8. Kiểm tra và làm sạch dữ liệu trong Excel

Sau khi dán dữ liệu vào Excel, bạn có thể cần thực hiện một số bước làm sạch:

9. Mẹo & Thao tác nâng cao

9.1 Sử dụng lệnh EXPORT (Export to CSV)

assandra: Gõ EXPORT để xuất dữ liệu dưới dạng CSV. Khi thực hiện, bạn có thể chọn TEXT hoặc Dwg tùy mục đích.

9.2 Tạo macro trong AutoCAD

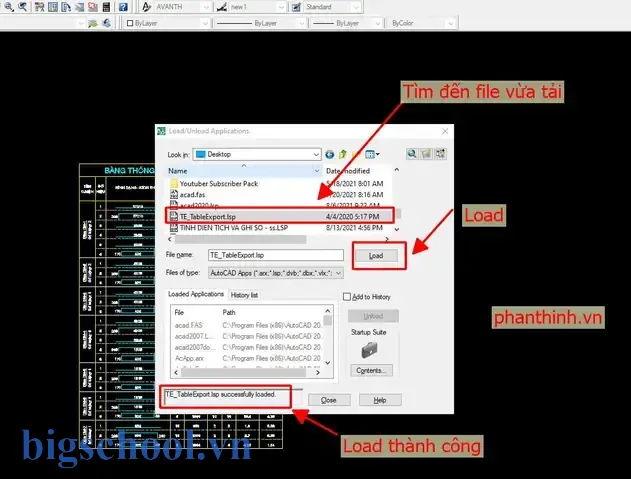

Nếu bạn thường xuyên thực hiện cùng một thao tác, hãy tạo một macro nhỏ để tự động chọn, trích xuất, và xuất dữ liệu. Macro có thể được lưu trong acad.pgp hoặc acad.lsp.

9.3 Lưu trữ dữ liệu vào một file .txt trước khi dán

• Khi dữ liệu quá lớn, bạn có thể dán vào Notepad, lưu file .txt, rồi mở trong Excel và dùng Text Import Wizard.

9.4 Xử lý dữ liệu phức tạp

• Đối với dữ liệu có nhiều thuộc tính, bạn có thể sử dụng FILTER trong AutoCAD để lọc trước, sau đó xuất.

10. Giải quyết lỗi thường gặp

11. Kết luận

Việc sao chép dữ liệu từ AutoCAD sang Excel mà không cần phần mềm trung gian hoàn toàn khả thi và thực tế. Bằng cách tận dụng các lệnh tích hợp sẵn trong AutoCAD như LIST, COPYCLIP, DATAEXTRACTION, và TABLE, bạn có thể trích xuất dữ liệu chính xác, nhanh chóng và dễ dàng chỉnh sửa trong Excel. Ngoài ra, việc làm sạch dữ liệu trong Excel sẽ giúp bạn tiết kiệm thời gian và tránh những sai sót khi phân tích dữ liệu.

Trong thực tiễn, bạn có thể chọn phương pháp phù hợp với loại dữ liệu và quy mô bản vẽ. Đối với bản vẽ nhỏ, COPYCLIP và LIST sẽ nhanh chóng. Đối với bản vẽ lớn hoặc cần trích xuất nhiều thuộc tính, DATAEXTRACTION là lựa chọn tối ưu. Nếu bạn có yêu cầu đặc thù liên quan đến bảng dữ liệu trong bản vẽ, lệnh TABLE sẽ là giải pháp hữu ích.

Với những kỹ thuật và mẹo được trình bày ở trên, hy vọng bạn sẽ có thể thực hiện công việc chuyển dữ liệu một cách hiệu quả, tránh phải phụ thuộc vào phần mềm bên thứ ba hay cài đặt thêm, đồng thời tăng năng suất trong công việc thiết kế và quản lý dự án.
