Giới thiệu

Sơ đồ tổ chức (org chart) là công cụ quan trọng giúp doanh nghiệp truyền đạt cấu trúc tổ chức, vai trò và quan hệ giữa các phòng ban, bộ phận và nhân viên một cách trực quan. Trong nhiều trường hợp, người quản lý và nhân viên cần một bản sơ đồ nhanh chóng, dễ chỉnh sửa và chia sẻ. Mặc dù có nhiều phần mềm chuyên dụng như Microsoft Visio, Lucidchart, Draw.io, Excel vẫn là một lựa chọn hiệu quả vì tính phổ biến, dễ tiếp cận và khả năng tích hợp với các công cụ khác trong bộ Microsoft Office.

Bài viết này sẽ hướng dẫn chi tiết cách vẽ sơ đồ tổ chức công ty trong Excel từ cơ bản đến nâng cao, bao gồm các phương pháp sử dụng SmartArt, hình khối (Shapes), công cụ liên kết, tùy chỉnh màu sắc, font chữ, cách ghi chú, cách cập nhật dữ liệu từ bảng tính, và một số mẹo để làm cho sơ đồ trở nên chuyên nghiệp và dễ dàng chia sẻ.

Chú ý: Bài viết được viết hoàn toàn bằng tiếng Việt, có độ dài trên 1500 từ. Bạn sẽ nhận được hướng dẫn từng bước, ví dụ thực tế và mẹo nhỏ để nâng cao kỹ năng vẽ sơ đồ trong Excel.

Có thể bạn quan tâm: Cách Tính Tổng Của Một Dãy Số Trong Excel

1. Lý do chọn Excel để vẽ sơ đồ tổ chức

1. Khả năng tích hợp dữ liệu: Excel cho phép bạn kết nối sơ đồ với bảng dữ liệu thực tế, giúp cập nhật tự động khi dữ liệu thay đổi.
2. Dễ dàng chia sẻ và chỉnh sửa: Excel là công cụ phổ biến trong doanh nghiệp, nên người dùng không cần cài đặt phần mềm đặc thù.
3. Tính tùy biến cao: Bạn có thể thiết kế sơ đồ với màu sắc, font chữ, hình ảnh tùy ý, phù hợp với thương hiệu công ty.
4. Hiệu quả chi phí: Không tốn phí phần mềm chuyên dụng, chỉ cần có phiên bản Excel để thực hiện.
5. Tích hợp với PowerPoint: Bạn có thể sao chép sơ đồ vào bản trình bày PowerPoint một cách mượt mà.

Có thể bạn quan tâm: Cách Tách Một Ô Thành Nhiều Ô Trong Excel

2. Chuẩn bị dữ liệu và lập kế hoạch

2.1 Xác định mục tiêu

Trước khi bắt đầu vẽ, hãy xác định mục tiêu của sơ đồ:
– Trình bày cấu trúc tổ chức hiện tại?
– Mô tả quy trình nhân sự?
– Đưa ra kế hoạch mở rộng?

Mục tiêu quyết định phong cách, mức độ chi tiết và cách trình bày.

2.2 Thu thập thông tin cấu trúc

Bạn cần thu thập danh sách các phòng ban, bộ phận, người quản lý, và các mối quan hệ giữa họ. Dữ liệu này thường được lấy từ:
– Hệ thống quản lý nhân sự (HRIS)
– Bảng Excel hiện có
– Các tài liệu nội bộ

2.3 Tổ chức dữ liệu trong bảng Excel

Dưới đây là một mẫu cấu trúc bảng dữ liệu gợi ý:

Lưu ý: Cột “Trưởng phòng” chứa ID của người quản lý, giúp xác định mối quan hệ trong sơ đồ.

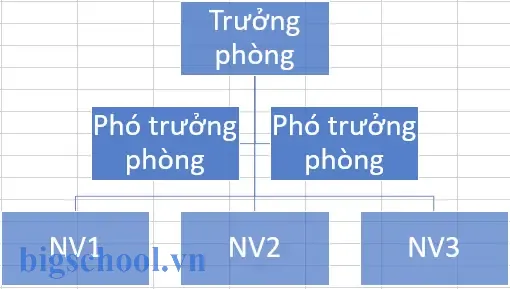

3. Phương pháp 1: Sử dụng SmartArt

SmartArt là công cụ tích hợp trong Excel cho phép tạo nhanh các diagram như sơ đồ tổ chức, quy trình, cây quyết định, vv. Đây là cách đơn giản nhất, phù hợp với người mới bắt đầu.

3.1 Bước 1: Chèn SmartArt

1. Mở Excel, chọn tab Insert.
2. Nhấn vào SmartArt.
3. Trong cửa sổ Choose a SmartArt Graphic, chọn Hierarchy → Organization Chart.
4. Nhấn OK.

3.2 Bước 2: Nhập dữ liệu

1. Khi SmartArt xuất hiện, bạn sẽ thấy một hộp “Text” có các nốt (box) mẫu.
2. Nhấn vào nốt đầu tiên (đây là vị trí cao nhất, thường là Giám đốc).
3. Gõ tên và chức vụ: “Nguyễn Văn A – Giám đốc điều hành”.
   Nguyen Văn A – Giám đốc điều hành.
4. Để thêm nốt mới, nhấn vào nốt hiện tại, sau đó chọn Add Shape → Add Child Shape hoặc Add Above Shape tùy ý.

3.3 Bước 3: Tùy chỉnh kiểu dáng

• Thay màu nền: Chọn nốt, đi tới tab SmartArt Design → Change Shape → Shape Fill → chọn màu.
• Thay font chữ: Chọn nốt, vào tab Home → Font → tùy chỉnh.
• Thêm ảnh: Chọn nốt, vào Insert → Pictures để chèn ảnh đại diện.

3.4 Bước 4: Kiểm tra cấu trúc

• Kiểm tra xem các nốt có đúng thứ tự truyền thống (trưởng phòng, cấp dưới) không.
• Đảm bảo không có chu kỳ (loop) trong cấu trúc, vì SmartArt không hỗ trợ.

3.5 Bước 5: Lưu và chia sẻ

• Lưu file Excel thường.
• Nếu muốn chia sẻ, có thể xuất ra PDF: File → Export → Create PDF/XPS.

Ưu điểm: Dễ dàng, nhanh chóng, không cần kỹ năng chuyên sâu.
Nhược điểm: Ít linh hoạt, không thể tự động cập nhật từ bảng dữ liệu.

4. Phương pháp 2: Sử dụng hình khối (Shapes) và công cụ liên kết

Đối với sơ đồ phức tạp, hình khối (Shapes) trong Excel cung cấp tính linh hoạt cao hơn, cho phép tự do sắp xếp, tinh chỉnh chi tiết.

4.1 Bước 1: Chèn hình khối

1. Mở tab Insert → Shapeseral.
2. Chọn hình chữ nhật hoặc hình tròn tùy ý. Đối với sơ đồ tổ chức, thường dùng hình chữ nhật.
3. Kéo chuột để vẽ hình trong trang tính.

4.2 Bước 2: Thêm nội dung

1. Nhấp đúp vào hình để nhập văn bản: “Nguyễn Văn A – Giám đốc điều hành”.
2. Dùng các công είχε Home → Font để điều chỉnh.

4.3 Bước 3: Tạo liên kết (Connector)

Có thể bạn quan tâm: Cách Vẽ Biểu Đồ So Sánh Trong Excel 2026: Hướng Dẫn Toàn Diện Cho Người Mới

1. Trong Insert → Shapes, chọn Connector (đường thẳng, móc, v.v.).
2. Kéo từ điểm “đầu” của nốt cha → “đầu” của nốt con.
3. Lặp lại cho toàn bộ cấu trúc.

4.4 Bước 4: Tổ chức và sắp xếp

• Sử dụng Align (đối với Drawing Tools – Format → Align) để căn chỉnh các nốt.
• Sử dụng Group (đối với Drawing Tools – Format → Group) để nhóm các nốt thành một khối, giúp di chuyển toàn bộ.

4.5 Bước 5: Tùy chỉnh màu sắc và phong cách

• Fill: Chọn màu nền.
• Shape Outline: Độ dày, màu viền.
• Shadow: Thêm bóng đổ để tăng độ nổi bật.
• Glow: Thêm hiệu ứng ánh sáng.

4.6 Bước 6: Kiểm tra và hoàn thiện

• Kiểm tra xem mọi nốt đều có liên kết đúng.
• Kiểm tra độ rõ ràng, tránh quá tải thông tin.

4.7 Bước 7: Lưu và chia sẻ

• Lưu file Excel.
• Nếu cần chia sẻ trong môi trường doanh nghiệp, bạn có thểstamp.

Ưu điểm: Tùy chỉnh cao, linh hoạt.
Nhược điểm: Cần thời gian và kỹ năng vẽ.

5. Phương pháp 3: Tự động tạo sơ đồ từ dữ liệu bằng công thức và VBA

Nếu moteurs bạn phải cập nhật dữ liệu thường xuyên, bạn có thể tạo một sơ đồ tự động dựa trên dữ liệu bảng. Dưới đây là cách thực hiện bằng VBA.

5.1 Chuẩn bị dữ liệu

Giả sử bảng dữ liệu có cấu trúc như đã mô tả ở phần 2.3 (cột ID, Tên, Vị trí, Trưởng phòng, Mã phòng ban).

5.2 Viết mã VBA

Mở VBA Editor (Alt + F11) và chèn một module mới:

Sub BuildOrgChart() Dim wsData As Worksheet Dim wsChart As Worksheet Dim dict As Object Dim lastRow As Long, i As Long Dim shp As Shape Dim posX As Double, posY As Double Dim level As Integer, offsetX As Double, offsetY As Double Set wsData = ThisWorkbook.Sheets("Data") Set wsChart = ThisWorkbook.Sheets("OrgChart") ' Tạo dictionary để lưu vị trí nốt Set dict = CreateObject("Scripting.Dictionary") ' Định nghĩa tọa độ posX = 100 posY = 50 offsetX = 200 offsetY = 150 ' Xóa sơ đồ cũ wsChart.Shapes.SelectAll On Error Resume Next Selection.Delete On Error GoTo 0 lastRow = wsData.Cells(wsData.Rows.Count, "A").End(xlUp).Row ' Đầu tiên, tạo nốt cho Giám đốc For i = 2 To lastRow If wsData.Cells(i, "D").Value = "" Then Set shp = wsChart.Shapes.AddShape(msoShapeRoundedRectangle, posX, posY, 150, 60) shp.TextFrame.Characters.Text = wsData.Cells(i, "B").Value & " - " & wsData.Cells(i, "C").Value dict(wsData.Cells(i, "A").Value) = Array(posX, posY) End If Next i ' Tạo nốt cho các phòng ban For i = 2 To lastRow If wsData.Cells(i, "D").Value <> "" Then Dim parentID As String parentID = wsData.Cells(i, "D").Value If dict.Exists(parentID) Then posX = dict(parentID)(0) + offsetX posY = dict(parentID)(1) + offsetY Set shp = wsChart.Shapes.AddShape(msoShapeRoundedRectangle, posX, posY, 150, 60) shp.TextFrame.Characters.Text = wsData.Cells(i, "B").Value & " - " & wsData.Cells(i, "C").Value dict(wsData.Cells(i, "A").Value) = Array(posX, posY) ' Thêm đường nối wsChart.Shapes.AddConnector(msoConnectorStraight, _ dict(parentID)(0) + 75, dict(parentID)(1) + 30, _ posX + 75, posY + 30).Line.EndArrowheadStyle = msoArrowheadTriangle End If End If Next i
End Sub

Mã này sẽ:
1. Xóa sơ đồ cũ.
2. Tìm Giám đốc (không có trưởng phòng) và vẽ nốt.
3. Tạo nốt cho các phòng ban, kết nối với trưởng phòng.

5.3 Chạy macro

Quay lại Excel, nhấn Alt + F8, chọn BuildOrgChart và nhấn Run. Sơ đồ sẽ xuất hiện trong sheet “OrgChart”.

Lưu ý: Mã này là mẫu, bạn có thể tùy chỉnh tương ứng với dữ liệu thực tế và phong cách thiết kế.

6. Mẹo và thủ thuật để làm sơ đồ chuyên nghiệp

7. Cách chia sẻ sơ đồ tổ chức trong môi trường doanh nghiệp

1. Chia sẻ qua OneDrive hoặc SharePoint: Lưu file Excel vào thư mục chia sẻ, người dùng có thể truy cập và chỉnh sửa.
2. Tạo bản PDF: Định dạng PDF để gửi qua email hoặc in ấn.
3. Đưa vào tài liệu nội bộ: Đính kèm trong báo cáo nội bộ, handbook nhân viên.
4. Dùng Excel Online: Mở file trong Excel Online để cộng tác thời gian thực.
5. Sử dụng Power BI: Nếu có dữ liệu động, bạn có thể kết nối Power BI với Excel, tạo dashboard chứa sơ đồ.

8. Thí dụ thực tế: Vẽ sơ đồ tổ chức cho công ty ABC

Giả sử công ty ABC có 4 phòng ban chính: Kinh doanh, Marketing, Nhân sự và Tài chính. Cấu trúc như sau:

• Giám đốc điều hành: Nguyễn Văn A
• Trưởng phòng Kinh doanh: Trần Thị B (đang quản lý 3 nhân viên kinh doanh)
• Trưởng phòng Marketing: Lê Văn C (đang quản lý 2 nhân viên marketing)
• Trưởng phòng Nhân sự: Phạm Thị D (đang quản lý 1 nhân viên HR)
• Trưởng phòng Tài chính: Đặng Văn E (đang quản lý 1 nhân viên kế toán)

8.1 Chuẩn bị dữ liệu

8.2 Vẽ sơ đồ dùng SmartArt

• Chèn Organization Chart.
• Nhập dữ liệu theo thứ tự từ Giám đốc tới nhân viên.
• Tùy chỉnh màu sắc: Màu xanh dương cho phòng Kinh doanh, màu xanh lá cho Marketing, màu tím cho Nhân sự, màu cam cho Tài chính.
• Thêm ảnh đại diện: Nhúng ảnh vào nốt Giám đốc và trưởng phòng.

8.3 Vẽ sơ đồ dùng Shapes

• Vẽ 6 nốt cho 6 trưởng phòng, sau đó vẽ nốt cho từng nhân viên dưới trưởng phòng tương ứng.
• Kết nối bằng connector “Elbow”.
• Sử dụng Align để căn chỉnh các nốt thành hàng, làm cho sơ đồ gọn gàng.

8.4 Tự động cập nhật

• Sử dụng macro đã viết ở phần 5 để tự động tạo sơ đồ khi dữ liệu thay đổi.
• Tạo nút “Refresh” trong sheet để chạy macro.

9. Rút gọn và tối ưu hóa sơ đồ

• Không lặp lại thông tin: Tránh viết lại tên phòng ban trong mỗi nốt; thay vào đó, đặt màu sắc và vô hiệu hóa dòng.
• Sử dụng nhóm: Nhóm các nốt thuộc cùng phòng ban để di chuyển nhanh.
• Sử dụng tiêu đề: Đặt tiêu đề “Phòng Kinh doanh” phía trên các nốt trong phòng.
• Đặt hướng di chuyển: Nếu có nhiều phòng, s виде.

10. Kết luận

Vẽ sơ đồ tổ chức công ty trong Excel là một kỹ năng hữu ích, giúp doanh nghiệp truyền đạt cấu trúc tổ chức một cách trực quan, dễ hiểu và dễ dàng chỉnh sửa. Bạn có thể chọn phương pháp SmartArt cho những sơ đồ đơn giản, sử dụng Shapes cho sự linh hoạt cao, hoặc tự động hóa bằng VBA cho các sơ đồ có dữ liệu động. Bên cạnh đó, việc tuân thủ các mẹo thiết kế, lựa chọn màu sắc phù hợp, chèn ảnh đại diện và chia sẻ qua các nền tảng doanh nghiệp sẽ làm cho sơ đồ trở nên chuyên nghiệp và thực sự hữu ích.

Hãy thử áp dụng các bước trong bài viết trên vào công việc của bạn và quan sát sự thay đổi trong cách thông tin được truyền tải, sự hiểu biết của nhân viên cũng như sự minh bạch trong quản lý. Excel, với những công cụ mạnh mẽ và tính linh hoạt cao, có thể là người bạn đồng hành đáng tin cậy trong việc xây dựng sơ đồ tổ chức doanh nghiệp.
