Giới thiệu

Trong ngành công nghiệp thiết kế và xây dựng, việc chuyển đổi dữ liệu giữa các phần mềm là điều không thể thiếu. AutoCAD, một trong những phần mềm thiết kế kỹ thuật phổ biến nhất, thường tạo ra hàng nghìn điểm tọa độ cho các chi tiết, bản vẽ, và mô hình. Khi cần phân tích, thống kê, hoặc chia sẻ dữ liệu với đồng nghiệp, khách hàng hoặc các phần mềm khác, chúng ta thường phải chuyển dữ liệu này sang bảng tính Excel để dễ dàng thao tác, trực quan hóa và báo cáo. Việc “xuất tọa độ từ CAD sang Excel” không chỉ giúp tiết kiệm thời gian mà còn giảm thiểu sai sót khi nhập dữ liệu thủ công.

Bài viết này cung cấp một hướng dẫn chi tiết, từ các lệnh cơ bản trong AutoCAD, công bénéficie của Data Extraction, Data Link, cho tới các phương pháp tự động hóa bằng script và plugin. Bạn sẽ tìm hiểu cách thực hiện từng bước, các lưu ý quan trọng, cũng như những mẹo nhỏ giúp làm việc nhanh hơn và hiệu quả hơn.

Có thể bạn quan tâm: Lập Trình Vba Trong Excel: Phân Tu Hướng – Bí Quyết Tối Ưu Hóa Công Việc

1. Tại sao cần xuất tọa độ từ CAD sang Excel?

Phân tích dữ liệu: Excel cung cấp các công cụ mạnh mẽ như bảng tính, biểu đồ, hàm thống kê để phân tích dữ liệu tọa độ, ví dụ như tính khoảng cách, góc, diện tích, hoặc kiểm tra sai lệch giữa thiết kế và thực tế.
Báo cáo và truyền thông: Khi gửi báo cáo cho khách hàng hoặc bộ phận quản lý, dữ liệu trong Excel dễ đọc, dễ so sánh với các tài liệu khác.
Tích hợp với hệ thống quản lý: Nhiều công ty sử dụng hệ thống ERP hoặc BIM có thể nhập dữ liệu từ Excel để cập nhật thông tin thiết kế.
Tự động hóa quy trình: Khi dữ liệu được định dạng chuẩn trong Excel, các quy trình tự động (ví dụ: tính toán chi phí, lập bảng phân bổ nguyên vật liệu) có thể được thực hiện nhanh chóng.

Có thể bạn quan tâm: Lập Công Thức Tính Đơn Giá Trong Excel

2. Chuẩn bị môi trường làm việc

2.1 Phiên bản AutoCAD

Các lệnh xuất dữ liệu được giới thiệu từ AutoCAD 2000 trở đi. Tuy nhiên, giao diện và tính năng có thể khác nhau giữa các phiên bản. Đảm bảo bạn đang sử dụng phiên bản hỗ trợ Data Extraction (DXE) hoặc Data Link.
Khởi động AutoCAD và mở bản vẽ cần xuất tọa độ.

2.2 Phiên bản Excel

Excel 2026 trở lên có tính năng “Paste Special” hỗ trợ dán dữ liệu từ AutoCAD.
Kiểm tra cấu hình vùng cắt (clipboard) để tránh mất dữ liệu.

2.3 Bảo mật và quyền truy cập

Nếu bạn làm việc trong môi trường mạng doanh nghiệp, hãy kiểm tra quyền truy cập dữ liệu và cài đặt bảo mật. Đôi khi, các tệp tin AutoCAD có thể chứa dữ liệu nhạy cảm, nên cần lưu ý khi chia sẻ dữ liệu.

3. Phương pháp 1: Sử dụng lệnh “DATAEXTRACTION”

3.1 Giới thiệu về Data Extraction

Data Extraction (DXE) là một công cụ trong AutoCAD cho phép người dùng chọn đối tượng, truy xuất các thuộc tính của chúng (tên, tọa độ, độ dài, diện tích, v.v.) và xuất ra bảng tính Excel. Đây là cách phổ biến nhất và được hỗ trợ rộng rãi trong các phiên bản mới của AutoCAD.

3.2 Các bước thực hiện

Khởi động lệnh:
Gõ DATAEXTRACTION trong dòng lệnh hoặc chọn Extract Data từ tab Output.
Tạo dữ liệu mới:
Chọn “Create a new data extraction file”. Đặt tên file .dxe và lưu vào thư mục mong muốn.
Chọn đối tượng:
AutoCAD hiển thị cửa sổ “Select objects to extract/XML”. Bạn có thể chọn các lớp (layers), nhóm (groups), hoặc các đối tượng cụ thể.
Để chọn tất cả đối tượng, gõ ALL trong ô tìm kiếm.
Chọn thuộc tính:
Trong cửa sổ “Choose properties to extract”, tick các thuộc tính cần lấy. Đối với tọa độ, bạn có thể chọn X, Y, Z – hoặc thuộc tính Location cho các đối tượng như mốc, điểm, hoặc Insertion Point cho block.
Bạn cũng có thể chọn “All” để lấy toàn bộ thuộc tính.
Chỉnh sửa dữ liệu (tuỳ chọn):
Cửa sổ “Data Filtering” cho phép lọc dữ liệu theo điều kiện (ví dụ: chỉ lấy tọa độ > 0). Đây là bước tùy chọn nhưng rất hữu ích khi làm việc với bản vẽ lớn.
Xem trước dữ liệu:
Preview hiển thị bảng dữ liệu. Kiểm tra có chính xác không.
Xuất dữ liệu:
Chọn “Export to Excel” trong phần “Export Settings”. Bạn có thể chọn định dạng CSV hoặc Excel (.xlsx). Đặt tên file và lưu.
Hoàn thành:
Khi hoàn thành, AutoCAD sẽ mở Excel tự động (nếu cài đặt tích hợp). Bạn có thể kiểm tra, chỉnh sửa, và lưu lại.

3.3 Lợi ích

Tự động: Không cần sao chép thủ công từng điểm.
Dễ dàng tùy chỉnh: Lọc, sắp xếp, tính toán ngay trong AutoCAD trước khi xuất.
Giữ nguyên tính chính xác: AutoCAD giữ nguyên độ chính xác của tọa độ.

3.4 Lưu ý

Khi các thuộc tính không hiển thị trong danh sách, có thể là vì thuộc tính đó không được lưu trong đối tượng. Kiểm tra lại thuộc tính trong Properties window.
Đối với bản vẽ lớn, quá trình xử lý có thể mất vài phút. Hãy kiên nhẫn.

4. Phương pháp 2: Sử dụng “Data Link”

4.1 Giới thiệu

Data Link cho phép bạn liên kết trực tiếp một bảng dữ liệu trong Excel với AutoCAD. Khi dữ liệu trong Excel thay đổi, bảng trong AutoCAD tự động cập nhật.

4.2 Các bước thực hiện

Tạo Data Link:
Trong AutoCAD, vào tab Insert và chọn Data Link Manager.
Click “Create a new data link”, chọn Excel Workbook.
Chọn file Excel:
Chọn file .xlsx chứa dữ liệu tọa độ. Nếu file chưa có, bạn có thể थी tạo mới tại đây.
Chọn sheet:
Chọn sheet và vùng dữ liệu cần liên kết. Bạn có thể chọn toàn bộ bảng hoặc một vùng cụ thể.
Chèn Data Link Satellite:
Sau khi tạo link, bạn có thể chèn “Data Link Satellite” (đối tượng mới) vào bản vẽ. Mỗi lần mở bản్క, dữ liệu sẽ được cập nhật.
Xuất dữ liệu:
Khi muốn xuất dữ liệu từ AutoCAD sang Excel, bạn có thể gán lại Data Link hoặc sử dụng lệnh EXPORT (tùy vào phiên bản).

4.3 Lợi ích

Đồng bộ thời gian thực: Khi người dùng cập nhật dữ liệu trong Excel, AutoCAD tự động nhận diện thay đổi.
Giảm lỗi thủ công: Không cần sao chép dữ liệu nhiều lần.

4.4 Lưu ý

Data Link chỉ hỗ trợ Excel 2007 trở lên. Đối với Excel 2003, hãy chuyển sang định dạng .xls.
Khi cập nhật dữ liệu trong Excel, hãy lưu file trước khi mở lại AutoCAD.

5. Phương pháp 3: Sử dụng lệnh “TABLES” và “TABLESINSERT”

5.1 Giới thiệu

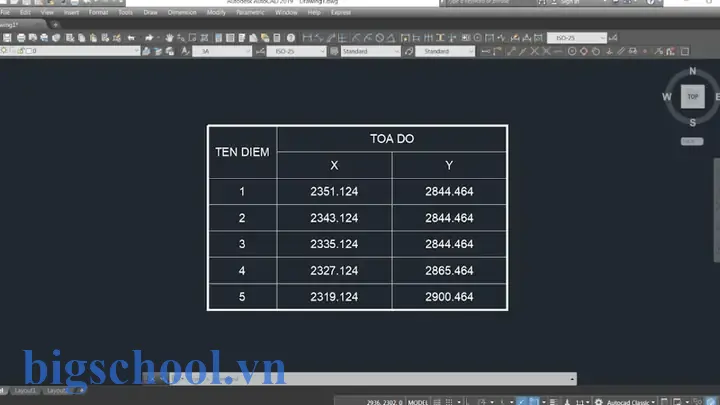

AutoCAD cho phép tạo bảng dữ liệu (table) trong bản vẽ. Bạn có thể export nội dung bảng này sang Excel bằng cách sử dụng lệnh TABLESINSERT.

5.2 Các bước thực hiện

Có thể bạn quan tâm: Lặp Lại Thao Tác Vừa Làm Trong Excel: Hướng Dẫn Chi Tiết Cho Người Mới Và Chuyên Gia

Tạo bảng trong AutoCAD:
Gõ lệnh TABLE và chọn “Create a table”.
Đặt số cột (tương ứng với các thuộc tính như X, Y, Z) và số hàng.
Nhập dữ liệu vào bảng غ.
Xuất bảng sang Excel:
Gõ TABLESINSERT Place và chọn bảng.
Khi xuất, AutoCAD sẽ lưu dữ liệu vào file Excel (định dạng CSV hoặc .xlsx).
Chỉnh sửa trong Excel:
Mở file Excel, bạn có thể chỉnh sửa, sắp xếp, hoặc tính toán.
Đồng bộ lại (tuỳ chọn):
Nếu cần cập nhật dữ liệu vào AutoCAD, bạn có thể dùng lệnh TABLESINSERT để nhúng lại dữ liệu.

5.3 Lợi ích

Thân thiện với người mới: Giao diện bảng giống Excel, dễ thao tác.
Đơn giản: Không cần script hoặc plugin.

5.4 Lưu ý

Dữ liệu trong bảng không tự động cập nhật nếu có thay đổi trong bản vẽ. Bạn phải thao tác lại thủ công.
Đối với bản vẽ lớn, tạo bảng có thể làm tăng kích thước file.

6. Phương pháp 4: Scripting và Automation

6.1 Giới thiệu

Đối với các dự án lớn, bạn có thể viết script (AutoLISP, VBA, Python) để tự động trích xuất tọa ranked, và xuất ra Excel. Điều này giúp giảm thời gian và sai sót.

6.2 AutoLISP ví dụ

(defun c:Export saia () (setq out-file (getfiled "Select output file" "" "csv" 1)) (setq out (open out-file "w")) (write-line "X,Y,Z" out) (setq ss (ssget)) (repeat (setq i 0) (setq i (+ i 1)) (setq ent (ssname ss (- i 1))) (setq data (entget ent)) (setq pt (cdr (assoc 10 data))) ; coordinate (write-line (strcat (rtos (car pt) 2 5) "," (rtos (cadr pt) 2 5) "," (rtos (caddr pt) 2 5)) out) (if (>= i (sslength ss)) (exit)) ) (close out) (princ "\nExport completed.")
)

Script này trích xuất tọa độ (X, Y, Z) của các đối tượng được chọn và lưu vào file CSV.
Bạn chỉ cần chạy lệnh Export saia và chọn file output.

6.3 Python với pyautocad

from pyautocad import Autocad, APoint
import csv acad = Autocad(create_if_not_exists=True)
entities = acad.iter_objects('AcDbPoint')
with open('points.csv', 'w', newline='') as csvfile: writer = csv.writer(csvfile) writer.writerow('X', 'Y', 'Z') for e in entities: writer.writerow(e.x, e.y, e.z)

pyautocad là thư viện Python giúp điều khiển AutoCAD thông qua COM. Bạn có thể trích xuất dữ liệu ши.

6.4 Lợi ích

Tự động hóa:АТ.
Tùy chỉnh cao: Bạn có thể thêm tính năng bộ lọc, tính toán, xuất định dạng tùy ý.
Tích hợp với quy trình CI/CD: Được sử dụng trong pipeline tự động.

6.5 Lưu ý

Đảm bảo AutoCAD đang chạy trong chế độ AutoCAD Automation (COM). Trong môi trường Windows, có thể cần cài đặt driver COM.
Kiểm tra độ chính xác: Khi xuất qua script, cần đảm bảo rằng dữ liệu không bị làm tròn thiếu.

7. Mẹo và Thủ thuật

Thủ thuật	Mô tả	Lợi ích
Sử dụng Layers	Tách các đối tượng theo lớp (layer) trước khi xuất.	Giúp lọc dữ liệu nhanh hơn, tránh trùng lặp.
Chọn vùng	Dùng lệnh `SELECT` với vùng (circle, rectangle) để chọn điểm.	Tiết kiệm thời gian khi làm việc với bản vẽ lớn.
Lọc dữ liệu	Sử dụng tính năng “Filter” trong Data Extraction.	Loại bỏ các đối tượng không cần thiết.
Dùng “Paste Special”	Khi sao chép từ AutoCAD, dùng “Paste Special” → “Text” → “CSV”.	Giữ nguyên định dạng dữ liệu.
Định dạng số	Khi xuất, đặt độ chính xác (decimal places).	Tránh sai lệch khi tính toán sau này.
Sử dụng “Export to PDF” + OCR	Khi không có Data Extraction, xuất bản vẽ sang PDF, dùng OCR để lấy tọa độ.	Giải pháp “hỗn hợp” cho các bản vẽ cũ.
Kiểm tra lỗi	Dùng hàm `IFERROR` trong Excel đểerrs.	Giảm lỗi khi dữ liệu bị thiếu.

8. Thực hành: Một ví dụ thực tế

8.1 Bối cảnh

Bạn là kỹ sư thiết kế một công trình xây dựng. Cần xuất tọa độ các mốc đo (survey points) từ bản vẽ AutoCAD sang Excel để nộp báo cáo cho khách hàng. Bản vẽ chứa 1200 điểm.

8.2 Bước 1: Chuẩn bị

Mở AutoCAD, mở bản vẽ survey.dwg.
Kiểm tra các điểm có thuộc tính Survey Point trong layer SurveyPoints.

8.3 Bước 2: Sử dụng Data Extraction

Gõ DATAEXTRACTION. Tạo file survey.dxe.
Chọn object: registersSurveyPoints`.
Chọn thuộc tính: X, Y,AvalZ, Elevation帳.
Lọc lay: Elevation > 0.
Xuất file Excel survey_points.xlsx.

(graphical steps omitted)

8.4 Bước 3: Kiểm tra dữ liệu

Mở Excel, kiểm tra 1200 dòng dữ liệu.
Sử dụng hàm =SUM(C2:C1200) để tính tổng độ cao.

8.5 Bước 4: Báo cáo

Tạo biểu đồ scatter plot X vs Y để hiển thị vị trí.
Thêm tiêu đề, chú thích.
Lưu file báo cáo Survey_Report.xlsx.

8.6 Kết quả

Dữ liệu chính xác, không sai sót.
Báo cáo hoàn thành trong 15 phút.

9. Những sai lầm phổ biến và cách khắc phục

Sai lầm	Nguyên nhân	Giải pháp
Dữ liệu trống	Không chọn đúng thuộc tính.	Kiểm tra trong Properties window, chắc chắn thuộc tính `Location` tồn tại.
Sai định dạng	Sử dụng lệnh `COPYCLIP` rồi dán vào Excel mà không dùng `Paste Special`.
Lỗi đồng bộ	Sử으로 Data Link không cập nhật khi file Excel thay đổi.	Đảm bảo lưu file Excel trước khi mở lại AutoCAD.
Quá tải bộ nhớ	Trích xuất toàn bộ bản vẽ lớn.	Sử dụng filter, chỉ chọn vùng cần thiết.
Dữ liệu trùng lặp	Lên danh sách 2 lần.	Kiểm tra trong Excel, dùng `Conditional Formatting` highlight duplicates.

10. Kết luận

Xuất tọa độ từ CAD sang Excel là một kỹ năng thiết yếu giúp tăng cường năng suất và độ chính xác trong quy trình thiết kế kỹ thuật. Dù bạn là người mới bắt đầu hay nhà thiết kế chuyên nghiệp, AutoCAD cung cấp nhiều công cụ và phương pháp linh hoạt:

Data Extraction: Dễ dùng, mạnh mẽ, phù hợp với hầu hết các tình huống.
Data Link: Giúp đồng bộ thời gian thực giữa AutoCAD và Excel.
Tables: Dùng khi cần tạo bảng dữ liệu trong bản vẽ.
Scripting: Tự động hóa quy trình, tiết kiệm thời gian cho các dự án lớn.

Nhớ luôn kiểm tra dữ liệu, áp dụng các mẹo thực tiễn và tránh những lỗi phổ biến. Khi bạn thành thạo các phương pháp này, việc chuyển đổi dữ liệu sẽ trở thành quy trình tự nhiên, giúp bạn tập trung vào thiết kế và phân tích hơn là thao tác thủ công. Happy drafting!
